深入理解AI中的形状模式

来源:千锋教育
作者:qyf
关键词: 武汉 深圳
2022-09-29
分享

  在AI软件造型中有一个非常重要的面板,那就是路径查找器。快捷键是Shift+Ctrl+F9,在路径查找器面板中有两个部分,一部分是路径查找器,共6个按钮,一部分是形状模式共4个按钮。其中使用频率最高的是形状模式。

图片 1

  我们先来看看这四个按钮的名称,正常操作情况下,把鼠标放在每一个按钮命令上都会提示按钮名称。并且还会提示如果按住Alt键可以根据按钮功能创建一个复合路径。这里我们顺便解释一下复合路径。所谓复合路径可以理解为复杂的路径。一般情况下一条路径支撑一个形状,当一个形状需要多条路径支撑,或者说多条路径支撑一个形状的状态就可以说这个形状就是复杂路径构成的。这是由于造型或其它需要(如蒙版)而设置的一种图形构成状态。四个形状模式分别是联集、减去顶层、交集和差集,接下来我们了解一下它们的工作原理:

图片 2

  联集,其实就是相加。它会合并所有选中的形状,产生一个整体形。无论形状有多少,也不管形状是不是相连或分离,联集后都会作为一个整体的形。这里需要注意的是,多个形状有接触,是真正的一个形。如果没有接触的形进行联集,从对象上也会作为一个形,但在进行模式运算中,程序还会以分开的形作为运算条件。无论接触或不接触联集后都无法拆分。运算后的结果以上方对象外观(外观就是图形外表的样子,一般指描边和填充效果)为准。

图片 4

  减去顶层就是相减。它会先合并多有对象,从最下方对象中减去上方所有对象。也就是除下方一个形状外上方所有形状消失不见。只能保留一个最底层残缺形。与其它模式不同,减去顶层后的最终效果以最下方对象外观为准。

图片 5

  交集就是相交。它会合并所有选中的形状,只显示选中所有形状有公共部分、相交重叠的区域。需要注意的是,多个形状只有相交的公共部分才能运算,最终效果会留下公共相交的部分,其它没有公共相交的的部分全部会消失不见。效果以上方对象外观为准。

图片 6

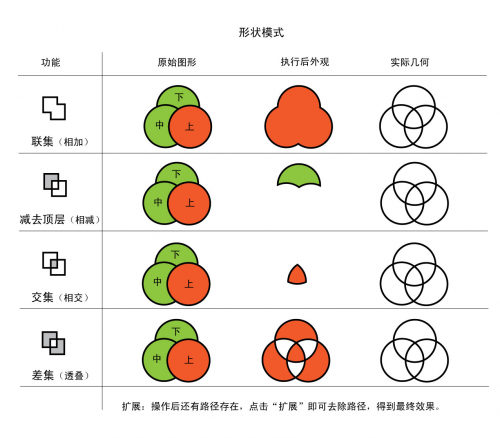

  差集就是透叠。它会合并所有选中的形状,删除对象叠加的部分。按照奇偶运算的方式,也就是双数、偶数去除,单数、奇数保留。最终效果以上方对象外观为准。差集还有一个特殊的地方,就是只有这个运算结构是多个形状。并且在运算后自动编了组。要想拿到单个的形状对象,需要在执行运算后解组。以下是形状模式的运算执行状态:

Picture 2

  形状模式只针对封闭路径的形状进行运算,如果形状运算中有开放路径,运算就会出现Bug。这个也是在运用形状模式中需要注意的地方。

  另外,形状模式运算与PS中的布尔运算的运算结果流程刚好相反,AI的形状模式是直接运算出单一路径的形状。PS布尔运算是先运算出复合路径,在通过合并形状组件再把复合路径变为单一路径形状。AI中在形状模式运算中要建立复合路径,就需要按住Alt键单击运算按钮。如果想把复合路径形状转为单一路径形状,就需要扩展。

  这就是AI软件中形状模式的工作原理和操作方法。
